可以看到三次握手确定了双方间包的序号、最大接受数据的大小(window)以及MSS(Maximum Segment Size)。
MSS = MTU - IP头 - TCP头,MTU表示最大传输单元，我们在IP头分析的时候会讲到,它一般为1500个字节。IP头和TCP 头部带可选选项的时候都是20个字节。这样的话MSS=1500 - 20 -20 = 1460。

MSS限制了TCP包携带数据的大小,它的意思就是当应用层向传输层提交数据通过TCP协议进行传输时，如果应用层的数据>MSS就必须分段，分成多个段，逐个的发过去。

例如:应用层一次性向传输层提交4096个字节数据，这个时候通过wirshark抓包效果如下:

前三次是三次握手的过程，后面三次是传送数据的过程，由于数据大小是4096个字节，所以用了三次进行传递(1448 + 1448 + 1200)。细心的人会问为什么每次传送的最大数据大小不是1460个字节呢?因为这里的TCP携带可选项，TCP头长度 = 20 + 12（可选选项大小） = 32字节。 这样能传输的最大数据为:1500 - 20 - 32 = 1448个字节。

(2)四次挥手断开连接

a.现在的网络通信都是基于socket实现的，当客户端将自己的socket进行关闭时，内核协议栈会向服务器自动发送一个FIN置位的包，请求断开连接。我们称首先发起断开请求的一方称为主动断开方。
b.服务器端收到请客端的FIN断开请求后，内核协议栈会立即发送一个ACK包作为应答，表示已经收到客户端的请求
c.服务器运行一段时间后，关闭了自己的socket。这个时候内核协议栈会向客户端发送一个FIN置位的包，请求断开连接
d.客户端收到服务端发来的FIN断开请求后，会发送一个ACK做出应答，表示已经收到服务端的请求

用wirshar抓包分析如下:

(3)TCP可靠性的保证

TCP采用一种名为“带重传功能的肯定确认（positive acknowledge with retransmission）”的技术作为提供可靠数据传输服务的基础。这项技术要求接收方收到数据之后向源站回送确认信息ACK。发送方对发出的每个分组都保存一份记录，在发送下一个分组之前等待确认信息。发送方还在送出分组的同时启动一个定时器，并在定时器的定时期满而确认信息还没有到达的情况下，重发刚才发出的分组。图3-5表示带重传功能的肯定确认协议传输数据的情况，图3-6表示分组丢失引起超时和重传。为了避免由于网络延迟引起迟到的确认和重复的确认，协议规定在确认信息中稍带一个分组的序号，使接收方能正确将分组与确认关联起来。

从图 3-5可以看出，虽然网络具有同时进行双向通信的能力，但由于在接到前一个分组的确认信息之前必须推迟下一个分组的发送，简单的肯定确认协议浪费了大量宝贵的网络带宽。为此， TCP使用滑动窗口的机制来提高网络吞吐量，同时解决端到端的流量控制。

(4)滑动窗口技术

滑动窗口技术是简单的带重传的肯定确认机制的一个更复杂的变形，它允许发送方在等待一个确认信息之前可以发送多个分组。如图 3-7所示，发送方要发送一个分组序列，滑动窗口协议在分组序列中放置一个固定长度的窗口，然后将窗口内的所有分组都发送出去；当发送方收到对窗口内第一个分组的确认信息时，它可以向后滑动并发送下一个分组；随着确认的不断到达，窗口也在不断的向后滑动。

二、UDP协议

UDP协议也是传输层协议，它是无连接，不保证可靠的传输层协议。它的协议头比较简单，如下:

这里的端口号就不解释了,和TCP的端口号是一样的含义。

Length占用2个字节，标识UDP头的长度。Checksum : 校验和,包含UDP头和数据部分。

三、IP协议

I P是T C P / I P协议族中最为核心的协议。所有的T C P、U D P、I C M P及I G M P数据都以I P数据报格式传输。它的特点如下:
不可靠（u n r e l i a b l e）的意思是它不能保证 I P数据报能成功地到达目的地。 I P仅提供最好的传输服务。如果发生某种错误时，如某个路由器暂时用完了缓冲区， I P有一个简单的错误处理算法：丢弃该数据报，然后发送 I C M P消息报给信源端。任何要求的可靠性必须由上层来提供（如T C P） 。

无连接（c o n n e c t i o n l e s s）这个术语的意思是I P并不维护任何关于后续数据报的状态信息。每个数据报的处理是相互独立的。这也说明， I P数据报可以不按发送顺序接收。如果一信源向相同的信宿发送两个连续的数据报（先是 A，然后是B） ，每个数据报都是独立地进行路由选择，可能选择不同的路线，因此B可能在A到达之前先到达。

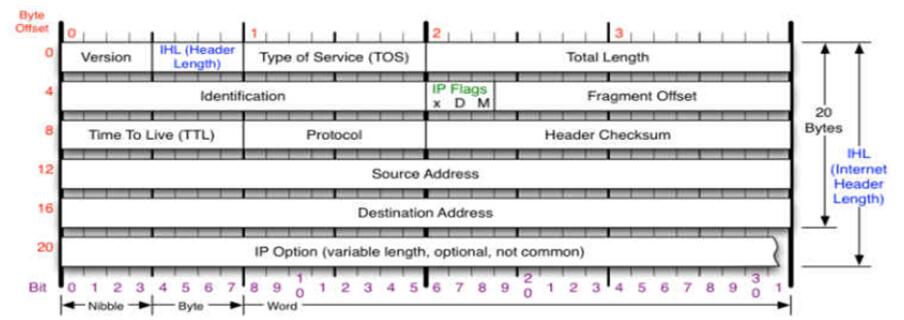

1.IP 头格式

(1)版本　占4位，指IP协议的版本。通信双方使用的IP协议版本必须一致。目前广泛使用的IP协议版本号为4（即IPv4）。关于IPv6，目前还处于草案阶段。
